網路編 / 解碼器
VMI-EN001-HD HDMI/VGA 網路編碼器
特色說明
• 處理器 : Ambarella S2L
• 符合美國聯邦授權法 NDAA Section 889 相關規範
• 可靠度高，可提供 24/7 全天候工作服務
• 智慧化低頻寬穩定傳輸系統
• 支援 HDMI/VGA 輸入格式, AES/EBU 嵌入式音頻(HDMI）
• H.264 High Profile/Main Profile/Baseline/M-JPEG 壓縮技術
• 支援 HDCP 1.3/ EDID 標準
• 支援 標準 VESA 協議
• 支援 VGA 至 WUXGA 格式1920x1200 60Hz 高解析度(16:10)
• 支援 多工影像多串流編碼傳輸及錄影, SIP 功能
• 支援 Youtube/IBM Cloud/Facebook 多即時直播平台
• 支援 1Mbps 以下低頻寬傳輸 編碼傳輸順暢穩定
• 支援 錄影功能(隨身碟/NAS/外接式硬碟:USB介面)
• 支援 HDMI 1.3 Version
• 相容30-bit, 36-bit,48-bit（RGB or YCbCr）色域顯示
• 自動嵌入式音頻 HDMI 訊號,或外部音頻崁入
• 支援 AAC-LC 和 G.711a/u 音頻編碼壓縮模式
• 支援 TCP/IP, RTP/RTSP, RTMP, UDP,SIP, HLS
• 支援 Onvif 2.0 通訊標準
• 支援 SRT 傳輸協議(選配)
• 支援 RTMP 協議,直播人數無限制
• 支援 RS485 通訊,(Pelco-D, Pelco-p, SONY VISCA)
• 支援 HTTP 的 Web 即時預覽管理(IE/Chrome/Safari)
• 支援 DSP 音頻技術 :
數位音量控制, 編解碼, 取樣率, 雜訊抑制, 增益調整
• 相容外接式 YPbPr/YCbCr/RGB 轉換接頭輸入HDMI
• HDMI 畫質輸入: 1080p 59.94Hz Onvif 不支援傳輸
pic
pic
pic
pic
pic
pic

設備測試說明頁面(請點擊)  網路同步直播



 產品型號            VMI-EN001-HD
 影音輸入介面  HDMI 及 VGA 訊號輸入 (選一)
 網路介面  1 組 10/100M 乙太網路端子
 音頻輸入  1 組 3.5mm 音頻輸入端子
 音頻輸出  1 組 3.5mm 音頻輸出端子
 訊號指示燈  LED 狀態顯示燈
 PTZ控制  1 組 RS485 平行串列埠 (Pelco-D, Pelco-P, SONY VISCA)
 HDMI 支援格式  1080p: 60, 59.94, 50, 30, 25 Hz
 1080i: 60, 59.94, 50, 30, 25 Hz
 720p: 60, 50, 30, 25 Hz
 480i, 576i
 VGA訊號格式  VGA, XGA, UVGA, SVGA, SXGA, SXGA+, XGA, WXGA+, WSXGA, WUXGA
 視頻壓縮格式  H.264: High Profile, Main Profile, Baseline Profile, M-JPEG
 音頻壓縮模式  AAC, G.711(u-Law/a-Law)
 視頻編碼速率  64Kbps ~ 25Mbps
 音頻編碼速率  32Kbps ~ 512Kbps
 編碼延遲時間        <70ms
 多媒體傳輸協議        RTP/RTSP, Compatible RTP over TCP Transmission Mode RTMP, RTP, UDP, HLS
 訊號協議  TCP
 網路傳輸協議  HTTP, Onvif 2.0
 網路管理介面  IE Edge, Chrome, Safari
 遠端韌體升級  支援
 使用電源  DC12V 1A
 工作溫度  -0℃ ~ +50℃
 儲存溫度  -20℃ ~ +60℃
 外觀尺寸  182mm x 122mm x 28mm
 重量  350g
 CE 認證  CE-EMC
 EN55032:2015, EN55035:2017, EN61000-3-2:2019, EN61000-3-3:2013+A1:2019)

規格如有異動 恕不另行通知

 HDMI/VGA/SDI 網路編碼器展示

分隔線
產品網址: http://www.videoaccess.com/tw/goods.php?act=view&no=260


影音編碼處理器 (SoC): Ambarella S2L



設備測試 IP 位址 : http://203.67.18.24
ONVIF PORT : 8080
帳號 : admin
密碼 : admin
HDMI / VGA 影音訊號輸入支援
# HDMI輸入 : 除 1080P 59.94Hz 畫質外, 皆支援 Onvif 2.0 / RTSP 串流傳輸

產品多合一功能 :
影音網路編碼傳輸 / 網路平台直播 / 外接 USB 儲存設備錄影_NAS (多工同時進行)

語文:
支援 繁體中文 / 英文介面

PTZ 控制介面:
RS485 通訊介面支援 (PELCO-D/P,VISCA)


第三方軟體 相容平台  :
Luxriot, Milestone, Nx Witness, Digifort, Axxon, Exacq
, NUUO, Gentec, Aimetis, Avigilon, BLUE IRIS

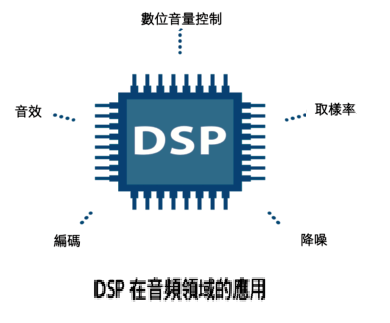

DSP 數位音頻技術 :
數位音量控制 / 編碼傳輸 / 取樣率 / 雜訊抑制 / 增益調整


編碼延時測試影片

測試軟體 : VLC Player 版本 3.0.3 / Onvif Device Manager 版本 V2.2.250
測試環境 : 有線 區域網路
測試效果 : 延時 70ms 內 / 畫面無馬賽克 無扭曲變形 無色偏

線上平台直播支援
YOUTUBE / FACEBOOK / USTREAM / WOWZA / LIVESTREAM
等 RTMP 相關支援平台

推送協議支援


RTMP Youtube 平台直播支援展示

編碼器線上開台直播測試 ( 連線人數無限制 ) / 影音延遲會因各平台不同而有差異
( 線上展示 / 點選直播 )

RTMP Facebook 平台直播支援展示

編碼器線上開台直播測試 (連線人數無限制) / 影音延遲會因各平台不同而有差異
(Facebook 直播限制4小時)

編碼器功能說明 :
錄影儲存 ( USB 隨身碟/外接式硬碟 - 4TB 以上 / NAS )


影像壓縮格式可選
H.264 High Profile / Main Profile / Baseline



支援 RTSP / RTMP / UDP(TS) 串流協議
支援Muticast 功能

直播設定說明如下






RTSP多串流傳輸支援


第一串流 (VLC Player)
rtsp://203.67.18.24:554/ch01


第二串流  (VLC Player)
rtsp://203.67.18.24:554/sub01


第三串流  (VLC Player)
rtsp://203.67.18.24:554/mjpeg


UDP(TS) 串流  (VLC Player)
udp://@225.1.1.1:9901


使用UDP串流聲音發送 請調整以下功能
(With ADTS Header)




Onvif 協定支援
Port : 8080




Onvif 影音雙串流測試畫面
壓縮格式 : H.264 / G.711u



第三方軟體 相容平台範例
 Xprotect Enterprice




   NUUO




 BLUE IRIS



 Nx Witness


IE / Chrome / Safari 瀏覽器支援
